DATA FLOW DIAGRAM (DFD)

Definisi Diagram DFD

Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

DFD merupakan alat bantu dalam menggambarkan atau menjelaskan proses kerja suatu sistem.

Latar Belakang

Suatu yang lazim bahwa ketika menggambarkan sebuah sistem kontekstual data flow diagram yang akan pertama kali muncul adalah interaksi antara sistem dan entitas luar. DFD didisain untuk menunjukkan sebuah sistem yang terbagi-bagi menjadi suatu bagian sub-sistem yang lebih kecil dan untuk menggaris bawahi arus data antara kedua hal yang tersebut diatas. Diagram ini lalu "dikembangkan" untuk melihat lebih rinci sehingga dapat terlihat model-model yang terdapat di dalamnya.

Fungsi DFD

o    Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.

o    DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

o    DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Langkah-langkah Membuat DFD

Tidak ada aturan baku untuk menggambarkan DFD. Tapi dari berbagai referensi yang ada, secara garis besar langkah untuk membuat DFD adalah :

IDENTIFIKASI ENTITAS LUAR, INPUT DAN OUTPUT

Identifikasi terlebih dahulu semua entitas luar, input dan ouput yang terlibat di sistem.

BUAT DIAGRAM KONTEKS (DIAGRAM CONTEXT)

Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan sistem dengan lingkungan luarnya.
Caranya :

§  Tentukan nama sistemnya.

§  Tentukan batasan sistemnya.

§  Tentukan terminator apa saja yang ada dalam sistem.

§  Tentukan apa yang diterima/diberikan external entity dari/ke sistem.

§  Gambarkan diagram konteks.

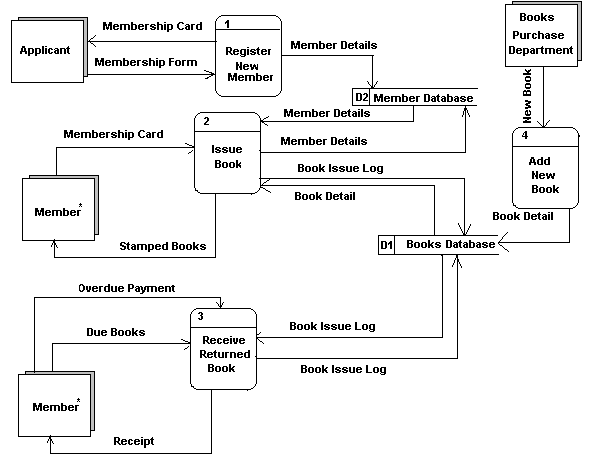

Buat Diagram Level Zero (Overview Diagram)

Diagram ini adalah dekomposisi dari diagram konteks.
Caranya :

·         Tentukan proses utama yang ada pada sistem.

·         Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya).

·         Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data

·         Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).

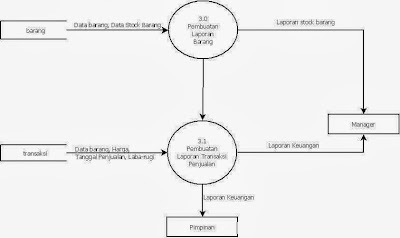

Buat Diagram Level Satu

Diagram ini merupakan dekomposisi dari diagram level zero.
Caranya :

·         Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero.

·         Tentukan apa yang diberikan/diterima masing-masing sub-proses ke/dari sistem dan perhatikan konsep keseimbangan.

·         Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data.

SUMBER :

1.       http://7enius.wordpress.com/2012/03/11/pengertian-fungsi-dan-contoh-dari-data-flow-diagramdfd/

2.       http://id.wikipedia.org/wiki/Data_flow_diagram

3.       http://nickizoner.blogspot.com/2013/04/diagram-alir-data-dad-atau-data-flow.html

4.       http://zaidarrosyid.blogspot.com/2012/10/data-flow-diagram-dfd.html

Data Flow Diagram (DFD)

Definisi Diagram DFD

Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

DFD merupakan alat bantu dalam menggambarkan atau menjelaskan proses kerja suatu sistem.

Latar Belakang

Suatu yang lazim bahwa ketika menggambarkan sebuah sistem kontekstual data flow diagram yang akan pertama kali muncul adalah interaksi antara sistem dan entitas luar. DFD didisain untuk menunjukkan sebuah sistem yang terbagi-bagi menjadi suatu bagian sub-sistem yang lebih kecil dan untuk menggaris bawahi arus data antara kedua hal yang tersebut diatas. Diagram ini lalu "dikembangkan" untuk melihat lebih rinci sehingga dapat terlihat model-model yang terdapat di dalamnya.

Fungsi DFD

o    Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.

o    DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

o    DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Langkah-langkah Membuat DFD

Tidak ada aturan baku untuk menggambarkan DFD. Tapi dari berbagai referensi yang ada, secara garis besar langkah untuk membuat DFD adalah :

IDENTIFIKASI ENTITAS LUAR, INPUT DAN OUTPUT

Identifikasi terlebih dahulu semua entitas luar, input dan ouput yang terlibat di sistem.

BUAT DIAGRAM KONTEKS (DIAGRAM CONTEXT)

Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan sistem dengan lingkungan luarnya.
Caranya :

§  Tentukan nama sistemnya.

§  Tentukan batasan sistemnya.

§  Tentukan terminator apa saja yang ada dalam sistem.

§  Tentukan apa yang diterima/diberikan external entity dari/ke sistem.

§  Gambarkan diagram konteks.

Buat Diagram Level Zero (Overview Diagram)

Diagram ini adalah dekomposisi dari diagram konteks.
Caranya :

·         Tentukan proses utama yang ada pada sistem.

·         Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya).

·         Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data

·         Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).

Buat Diagram Level Satu

Diagram ini merupakan dekomposisi dari diagram level zero.
Caranya :

·         Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero.

·         Tentukan apa yang diberikan/diterima masing-masing sub-proses ke/dari sistem dan perhatikan konsep keseimbangan.

·         Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data.

SUMBER :

1.       http://7enius.wordpress.com/2012/03/11/pengertian-fungsi-dan-contoh-dari-data-flow-diagramdfd/

2.       http://id.wikipedia.org/wiki/Data_flow_diagram

3.       http://nickizoner.blogspot.com/2013/04/diagram-alir-data-dad-atau-data-flow.html

4.       http://zaidarrosyid.blogspot.com/2012/10/data-flow-diagram-dfd.html

DFD

Definisi Diagram DFD

Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

DFD merupakan alat bantu dalam menggambarkan atau menjelaskan proses kerja suatu sistem.

Latar Belakang

Suatu yang lazim bahwa ketika menggambarkan sebuah sistem kontekstual data flow diagram yang akan pertama kali muncul adalah interaksi antara sistem dan entitas luar. DFD didisain untuk menunjukkan sebuah sistem yang terbagi-bagi menjadi suatu bagian sub-sistem yang lebih kecil dan untuk menggaris bawahi arus data antara kedua hal yang tersebut diatas. Diagram ini lalu "dikembangkan" untuk melihat lebih rinci sehingga dapat terlihat model-model yang terdapat di dalamnya.

Fungsi DFD

o    Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.

o    DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.

o    DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Langkah-langkah Membuat DFD

Buat Diagram Level Zero (Overview Diagram)

Diagram ini adalah dekomposisi dari diagram konteks.
Caranya :

·         Tentukan proses utama yang ada pada sistem.

·         Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya).

·         Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data

·         Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).

Buat Diagram Level Satu

Diagram ini merupakan dekomposisi dari diagram level zero.
Caranya :

·         Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero.

·         Tentukan apa yang diberikan/diterima masing-masing sub-proses ke/dari sistem dan perhatikan konsep keseimbangan.

·         Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data.

·         Hindari perpotongan arus data.

SUMBER :

1.       http://7enius.wordpress.com/2012/03/11/pengertian-fungsi-dan-contoh-dari-data-flow-diagramdfd/

2.       http://id.wikipedia.org/wiki/Data_flow_diagram

3.       http://nickizoner.blogspot.com/2013/04/diagram-alir-data-dad-atau-data-flow.html

DFD diagram

wawancara

Saya : Selamat siang nci.
cici : siang..

Saya : nci saya mau wawancara buat tugas kuliah, boleh minta waktunya sebentar nci?
Cici : oh iya seilahkan..

Saya : cici sudah berapa lama buka counter disini?
Cici :  yah udah lama lah,, kuranng lebih 5 tahunan.

Saya : modal awal buka counter ini berapa ci?
Cici : klo sama sewa tempat, 20 jutaan. Tapi kalo  tidak dihitung sama sewa tempat kurang lebih 14 juta.

Saya : omset yang nci dapet selain jual-beli handphone apa saja?
Cici : awalnya sih hanya jual-beli hape sama jual pulsa saja, kesininya udah mulai service handphone.

Saya : selain disini, ada cabang lain juga?
Cici : sementara sih disini dulu. Nanti jika sudah ada tempatnya baru

Saya :  tentunya didalam menjalankan usaha ini ada pasang surut nya. Gimana cici Mensikapinya?
Cici : tidak usah terlalu bagaimana, rezeki kan tidak kemana juga. Ya paling meningkatkan kinerja sama harga yang sesuai di pasaran

Saya : klo boleh tau nih ci. Penghasilan tiap bulannya kira-kira brp?
Cici : ga tentu, kalo lagi sepi, kadang 15 jutaan.. klo rame 20 jutaan ada lah.

Saya : oke, terimakasih ya ci, atas waktu yang sudah diberikan.
Cici : iya sama sama de..
